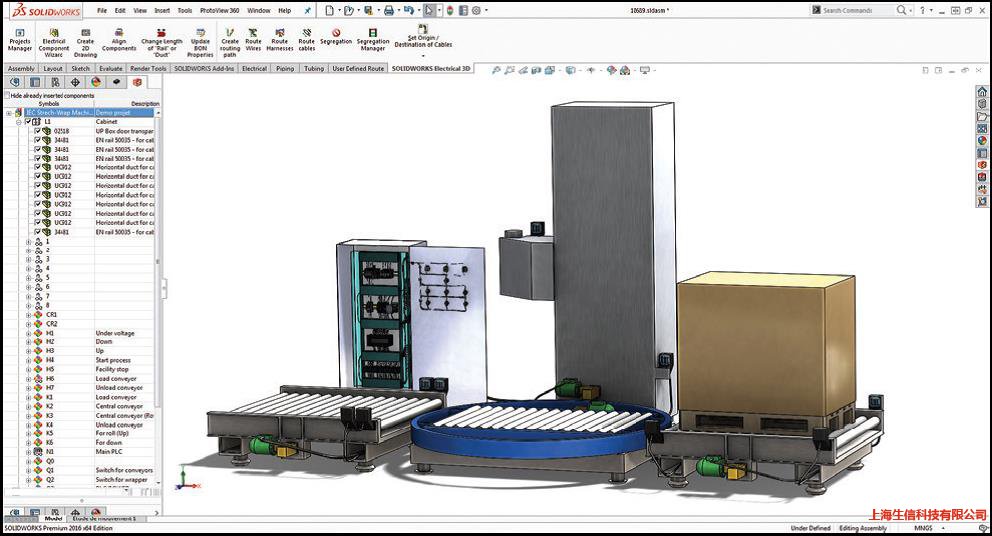

SolidWorks Electrical 3D 可帮助您将 SolidWorks Electrical 中的电气图解设计与机器或其他产品的 3D 模型轻松集成在一起。(SolidWorks Electrical 3D 要求安装 SolidWorks CAD 软件。)设计人员可将所有电气零件的 3D 版本都置于自己的模型中，再于 3D 环境中布设电线/电缆/缆束，以便将所有电气设备连接在一起。这有助于对特定的位置和路径进行规划，并在制造产品之前准确确定电线/电缆/缆束的长度，从而确保按照一致的规格进行制造，以便减少废品并降低成本。2D 图解与 3D 模型可进行双向实时同步，任何一方发生更改，另一方都会自动更新。

特色功能：

  单线原理图：电气系统规划工具利用电气零部件和互连线路的简化图示。

  多线原理图：传统的原理图创建工具，带有简化的用户界面，简化了重复性任务。

  动态接头工具：强大且易于使用的接头向导帮助简化电气接头的创建、设计和使用。

  设计和重用：用于简化电气系统数据的设计和重用的工具。

  报告生成：根据实时设计数据库查询自动生成报告。

  自动触点交叉引用：毫不费力地创建和维护在原理图工程图上自动实时同步和更新的触点交叉引用。

  电气零部件和符号库：内容丰富的行业标准原理图符号库以及制造商零件的数据库。

  高级公式管理器：从电线命名到项目名称公式，SOLIDWORKS Electrical 包含增强的公式功能

  原理图设计分析：SOLIDWORKS Electrical 提供了广泛的实时和基于报告的工具，可用于设计和电气性能验证。

  混合型原理图：在同一原理图上将单线和多线工程图结合起来，同时保持关联性

  SOLIDWORKS Enterprise PDM 集成：与 SOLIDWORKS Enterprise PDM 的完全集成，可自动发布原理图数据。利用 SolidWorks Composer 完成技术产品交流

  SOLIDWORKS Electrical新增功能：

  • 简化电气设计和控制系统设计、实现电气系统(包括系统连线和互连)的快速设计，架起机械工程和电气工程之间的另一座桥梁。

  • 数据库驱动的原理图可以简化整个系统设计，同时提供多用户并行访问

  • 电气原理图和 3D 模型之间的实时链接

  • 自动文档编制，包括原理图、连线报告、缆束工程图
